一、适用范围
地表水处理自动化系统适用于从江河、湖泊取水作为水源的自来水厂和其他用水公司。
管理人员可以在水处理管理处的监控中心远程监测站内各个水处理单位的工作状态、混凝池、沉淀池、过滤池和清水池的实时水位、水泵组的工作状态、出站流 量、出水的水质监测等；支持手动控制、自动控制、远程控制各个处理单元和泵的启停。
二、系统概述
地表水处理自动化系统是一个综合的供水信息化管理平台，可以将地表水处理公司管辖下的取水泵站、地表水处理水厂、供水管网等重要供水单元纳入全方位的监控和管理。借助该系统，地表水处理调度中心可远程监测各个水处理单元的实时生产数据和设备运行参数；可远程查看重要生产部位的监控视频或监控照片；可远程管理水泵、阀门等供水设备。该系统的总体建设目标是实现工艺流程透明化、生产数据公开化和重要环节可视化，为供水工作的科学调度和安全生产提供可靠保障。
三、系统流程
地表水中大多含有大量悬浮物、胶体物质，这些物质的存在使水变得浑浊，而且他们还能够粘附很多细菌和病毒。因此悬浮物、胶体和细菌病毒是地表水作为饮用水水源时水处理中主要的去除对象。原水进入水处理厂后，先进入混凝池投入混凝剂和消毒药物使混凝剂和水充分混合形成较大絮状物，然后经过沉淀池沉淀，去除一些沉淀物。经过沉淀之后水体中还有一些杂质，然后经过V型滤池过滤去除。完善而有效的处理流程能够有效地完成地表水的处理，使出水质量达到国家饮用水的标准。

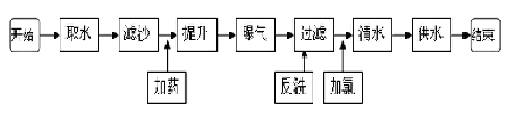

水处理流程图如下：
四、系统通讯
通信方式常用两种，一是有线通信：当条件允许时铺设光纤把监控中心、各个站点、取水泵站连接起来进行通讯，该通信方式可传输连续图像。二是无线通信：当传输距离远、条件不允许时应当采用GPRS无线方式进行各站点和取水泵站与监控中心的通讯。

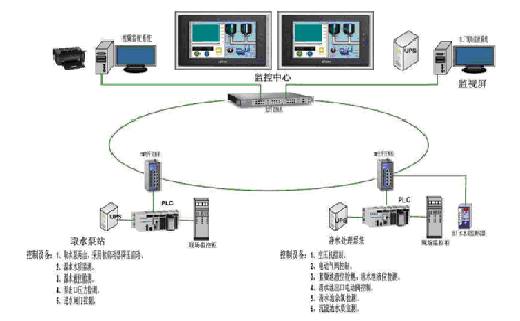

通讯示意图如下：
五、取水泵站
取水泵站由电机和水泵组成取水机组。取水机组与蓄水池水位联动工作（高水位停机、低水位运行）。取水机组自动轮换工作（每7天转换一次）。在其一取水机组遇到故障时，另一取水机组自动投入工作。取水机组蝶阀随同一机组启动时自动打开、停止时自动关闭。散热设备随机跟着任一取水机组启动时自动运行。

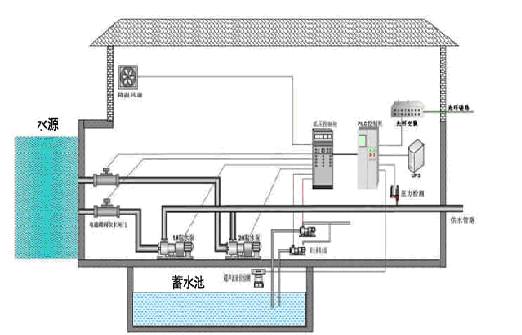

取水泵站系统图：
六、水处理厂
该系统由PLC控制柜、低压软启动柜、电动蝶阀控制阀、絮凝剂自动加投系统、消毒二氧化氯自动加投系统、出厂水水质在线自动监测系统、网络摄像机组成。
PLC控制柜由PLC、光纤交换机、避雷装置等组成。负责采集沉淀池液位、浊度，蓄水池液位、二氧化氯浓度，出厂水流量等信号，控制絮凝剂自动加投计量泵、控制二氧化氯自动加投计量泵，控制沉淀池进水电动蝶阀、控制蓄水池出水电动蝶阀，控制排泥阀自动开/闭。接受上位监控系统的命令信号，将取水泵站机组运行状态传给监控中心的上位机。
水处理厂系统图：
七、组态画面
我公司使用的组态王组态软件进行整个系统的监控，该软件功能强大，操作简单，易于学习，便于用户使用。
组态画面图片如下：
